我公司生產的系列高壓籠型起動器主要由控制柜和高壓液體電阻兩個柜子組成。

    控制柜隔離成電機高壓主回路和繼電控制回路兩個相對獨立的部分。高壓主回路主要有電機星點短接接觸器及切除液體電阻的接觸器兩臺真空接觸器。而控制液體變化與投切、完成電機起動過程控制的低壓繼電控制主要集中在一個隔離的小繼電器室內?？刂乒袂伴T板上布置有起動器操作按紐與狀態指示燈、起動時間顯示等。

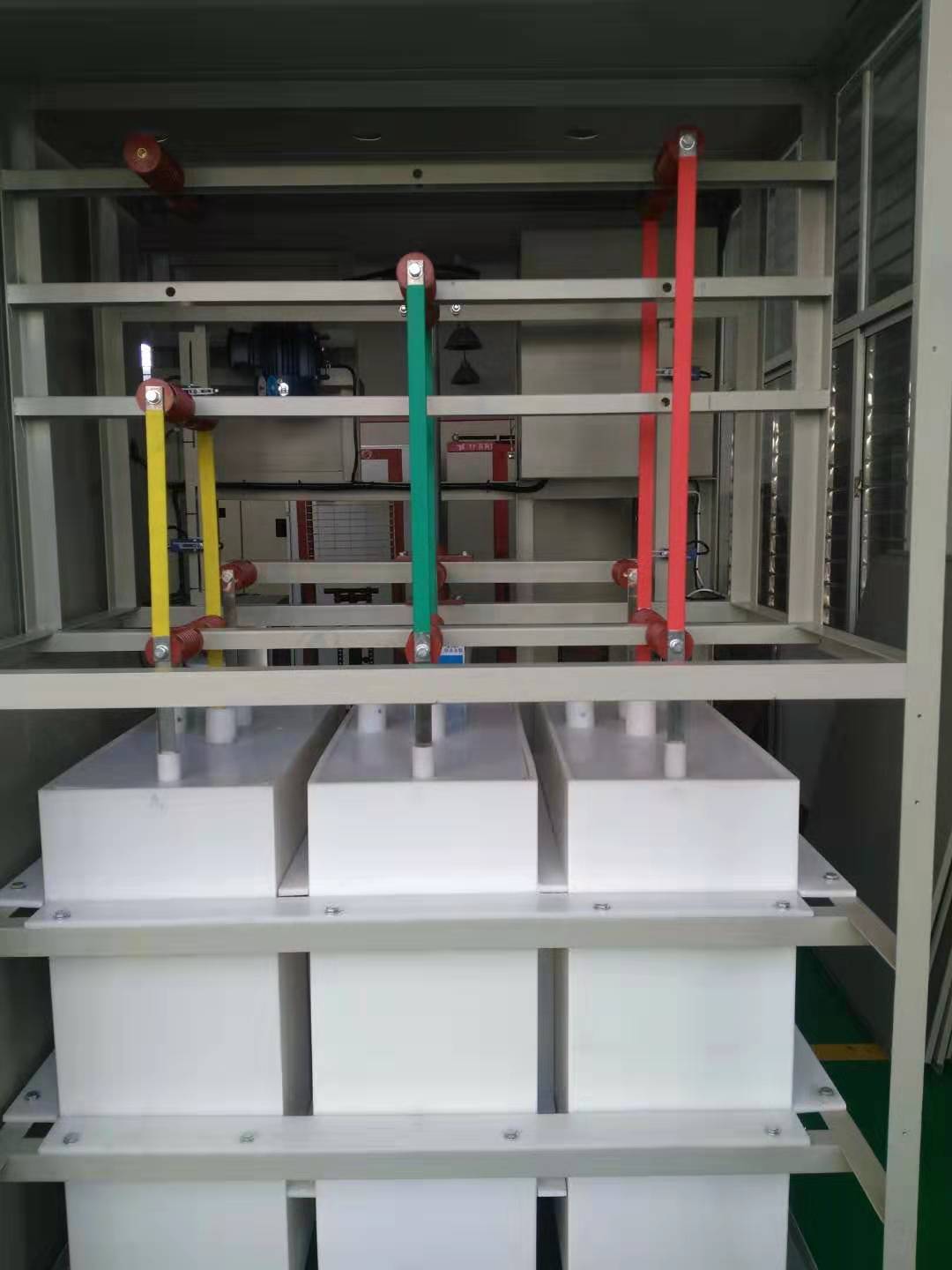

    液阻柜內主要有電阻箱、液體電阻引出電極、升降機構、減速傳動機構及伺服電機等。液阻箱采用進口聚丙烯材料焊接成的三個相互獨立的方形容器，三個容器之間及容器與柜體之間，用高壓絕緣子及高壓絕緣板材進行高壓隔離處理，并且容器分別獨立高壓蒸汽排放管道，將水蒸氣直接排向柜外，使得三相液阻之間及與柜體之間有很高的絕緣等級，確保了液體電阻的操作安全性。

    外形構造圖

    每個液阻箱內有兩個用紫銅板特殊加工處理制作的液體電阻電極，其中一極固定在液體箱內，另一極板用高壓絕緣子固定在升降機構的升降架上（三相電阻的動極板分別通過高壓絕緣子均衡地固定在同一個升降架上），可由伺服電機帶動上下移動。升降的升降是由伺服電機經雙擺線減速機減速后通過減速機減速后通過齒輪、鏈條牽引帶動的。

    液阻柜前門上開有三個觀察窗，可在不開機的情況下，對液阻柜內的情況觀察。四個柜體均用型材焊接而成，前后門和側板用冷扎板制作，柜內外表面均噴塑處理，具有較強的耐腐性。
